吹塑模具通常只有型腔部分，没有凸模，吹塑模具表面一般不需做硬化处理，型腔所承受的吹胀压力较注塑要小很多，一般为0.2~1.0MPG，造价较低。

吹塑模具的结构

1.模具材料

吹塑模具通常使用铝合金制造，而对于有腐蚀性的胶料如：PVC和POM，也使用铍铜或铜基合金；对于寿命要求较高的模具，如吹塑工程塑料ABS、PC、POM、PS、PMMA等需用不锈钢来制做模具。

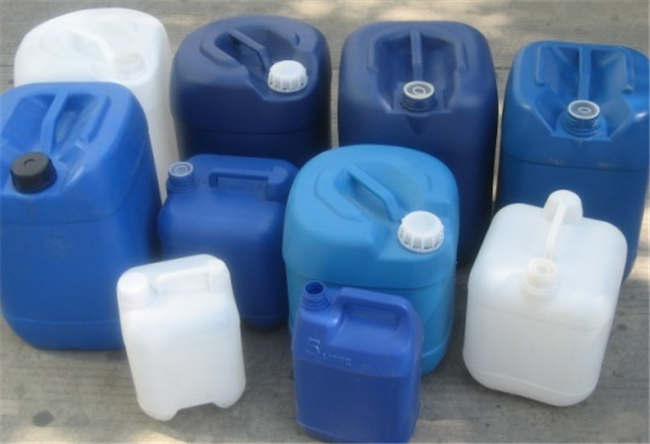

吹塑模具

2.吹塑模具设计要点

1）分型面

一般要放置在对称面上，减小吹胀比，如椭圆形制品，分模面在长轴上，距形制品，则通过中线。

2） 型腔表面

对PE料应稍微有点粗糙，幼砂表面有利于排气；而其他塑料(如：ABS、PS、POM、PMMA、NYLON等)的吹塑，其模具型腔一般不能喷砂，可在模腔分模面处做排气槽，或在型腔上做排气孔，一般型腔上的排气孔直径φ0.1~φ0.3，长度为0.5~1.5mm。

3）型腔尺寸

型腔尺寸的设计要考虑塑料的收缩率，具体可以参考常见塑料收缩率。

 4）切断刃口和尾料槽

一般地，对吹塑制品塑料及较硬质的塑料，切断刃口处要用耐磨性好的材料，如铍铜，不锈钢等来制造；而对于LDPE、EVA等软质塑制制品，一般铝合金则可以了；

切断刃口要选择合理的尺寸，过小会降低接缝处强度，过大则无法切断及分模面处夹口大，而在切断刃口下方开尾料槽，尾料槽处设计成夹角，切断时可将少量熔体挤入接合缝，从而提高接合缝处强度。

5）注射吹塑模具

设计不同于挤出吹塑，主要区别是，注吹模不需切断刃及尾料槽，注吹件的型坯设计非常重要，其直接关系到成品品质。
